PCB方案

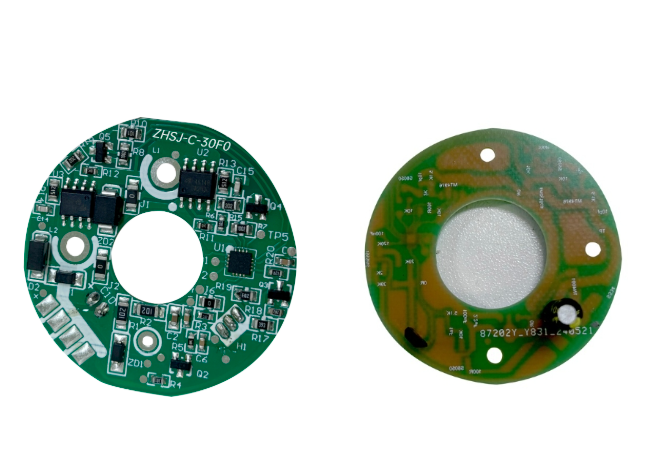

芯片型号：ZHSJ-C-30F0

◆ PCB尺寸：40×40×1.0ｍｍ

◆ PCB PIN 孔距：17ｍｍ

◆ 额定电压：12V（可工作电压：5.5V－14V）

◆ 电流：2.5（MAX）

◆ 功能：ＦＧ／ＲＤ.ＰＷＭ（５００ＨＺ－２５ＫHｚ）

◆ 适配矽钢片：单线圈，30矽钢片，插针线架

◆ 支持高达每分钟6000转/每分钟的转数

◆ 紧凑的尺寸设计，确保性能的同时，便于集成和安装

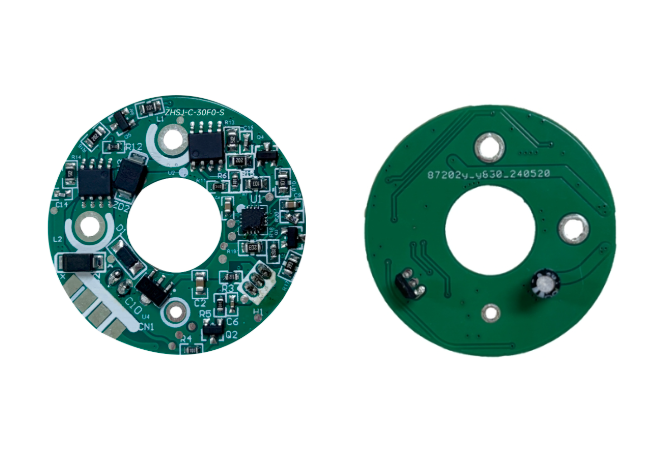

芯片型号：ZHSJ-C-30F0-S

◆ PCB尺寸：40×40×1.0ｍｍ

◆ PCB PIN 孔距：17ｍｍ

◆ 额定电压：12V（可工作电压：5.5V－14V）

◆ 电流：2.5（MAX）

◆ 功能：ＦＧ／ＲＤ.ＰＷＭ（５００ＨＺ－２５ＫHｚ）

◆ 适配矽钢片：单线圈，30矽钢片，插针线架

◆ 支持高达每分钟6000转/每分钟的转数

◆ 紧凑的尺寸设计，确保性能的同时，便于集成和安装

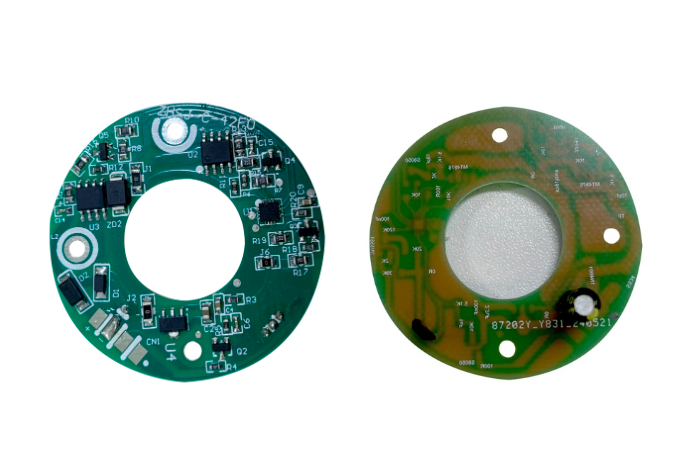

芯片型号：ZHSJ-C-42F0

◆ PCB尺寸：46×46×1.0ｍｍ

◆ PCB PIN 孔距：17ｍｍ

◆ 额定电压：12V（可工作电压：5.5V－14V）

◆ 电流：2.5（MAX）

◆ 功能：ＦＧ／ＲＤ.ＰＷＭ（５００ＨＺ－２５ＫHｚ）

◆ 适配矽钢片：单线圈，30矽钢片，插针线架

◆ 支持高达每分钟6000转/每分钟的转数

◆ 紧凑的尺寸设计，确保性能的同时，便于集成和安装

芯片型号：ZHSJ-C-42F0

◆ PCB尺寸：46×46×1.0ｍｍ

◆ PCB PIN 孔距：17ｍｍ

◆ 额定电压：12V（可工作电压：5.5V－14V）

◆ 电流：2.5（MAX）

◆ 功能：ＦＧ／ＲＤ.ＰＷＭ（５００ＨＺ－２５ＫHｚ）

◆ 适配矽钢片：单线圈，30矽钢片，插针线架

◆ 支持高达每分钟6000转/每分钟的转数

◆ 紧凑的尺寸设计，确保性能的同时，便于集成和安装

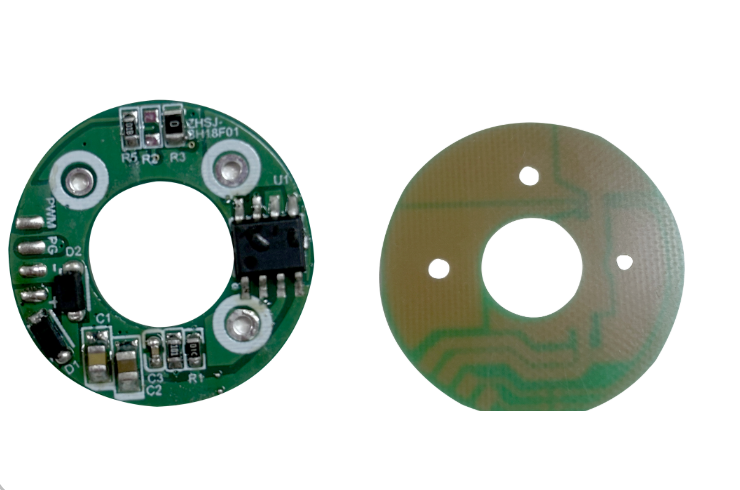

 芯片型号：ZHSJ-C-BH18F01

◆ PCB尺寸：23×23×1.0ｍｍ

◆ PCB PIN 孔距：11ｍｍ

◆ 额定电压：12V（可工作电压：6.7V－18V）

◆ 电流：800mA

◆ 功能：ＦＧ／ＰＷＭ（1００ＨＺ－100ＫHｚ）

◆ 适配矽钢片：单线圈，30矽钢片，插针线架

◆完整的保护功能(反向/锁定/欠压/过温/ESD保护功能)

◆ 紧凑的尺寸设计，确保性能的同时，便于集成和安装
